Un laboratorio portatile con Theremino Geiger e un Tablet con Windows
Ultimamente si parla molto di possibili inquinamenti radioattivi causati da possibili guasti di centrali nucleari sparse in Europa e non solo....
Il poter monitorare tale fenomeno sta diventando un priorità importante ,
se gestite gia stazioni sismiche meteo, Radom ecc , e avete già un sito sarà molto semplice aggiungere tale funzione.
Presto sarà possibile aggiungere alle mappe di dolfrang.net anche una mappa della radioattività e del radom in Italia in aggiunta alle mappe sella sismicità e della energia generata dai terremoti negli ultimi 4 giorni in dolfrang.net.
per la realizzazione serve:
– Equalizzatore e linearizzatore sono diventati parametrici (è possibile regolare la energia di ogni banda) ed è possibile regolare la quantità massima di intervento per una regolazione più facile.
– Nella finestra degli isotopi esistono nuovi comandi per disabilitarli tutti e per selezionare tutte le righe.
– Si possono selezionare gli isotopi facendo doppio click sulla finestra principale.
– Nuove etichette verticali spiegano il significato dei cursori.
– La nuova Super deconvoluzione di Marco Catalano è in grado di stringere le righe in modo incredibile. Si parte da alcuni presupposti: (1) Conoscere quali sono gli isotopi che creano la curva. (2) Essere sicuri che l’influsso degli isotopi non considerati sia trascurabile. (3) Conoscere la larghezza della gaussiana prodotta dal cristallo. Se i presupposti sono validi e la regolazione di “Deconv. Size” è giusta, allora è possibile calcolare con esattezza, l’attività di ogni isotopo. Le righe prodotte possono essere strette a piacere con il parametro “Gaussian Size”. I risultati sono molto simili a quelli ottenibili con i costosissimi rivelatori al germanio iperpuro.
– Se si regola “Gaussian Size” a zero, allora le attività delle righe selezionate vengono concentrate in singoli BIN. E’ poi possibile inviare i valori di CPS agli slot. Ogni riga selezionata verrà inviata ad uno slot diverso, abilitando “OnlySelectedRows”. In questo modo si possono ottenere misure in Bequerel, senza le complicate, macchinose e arbitrarie, regolazioni manuali delle ROI (Region Of Interest).
Seguono 3 modelli a prezzo e prestazioni diverse.
Esistono differenze di sensibilità dei quattro componenti, che si riflette sul tempo più o meno prolungato dell'acquisizione, il secondo modello è quello che ha un ottimo rapporto segnale rumore con un dato stabilizzato in meno di 15 minuti ( nel nostro caso il problema esiste nei primi minuti dopo l'accensione).
Una volta che l'acquisizione è a regime il problema non esiste più ( a parte il modello 1° che è leggermente meno sensibile degli altri con tempi di attesa molto più lunghi rispetto agli altri,
In tutti i casi se si vuole monitorare 24 ore su 24 , a parte i primi 15 - 30 minuti iniziali a regime i valori letti avvengono in tempo reale con un ritardo di 15 30 minuti.
Prima di acquistare controllare la compatibilità del sensore alla schedina di collegamento al master in quanto non tutti i sensori sono compatibili e i collegamenti possono essere diversi
chiedere a chi vi fornisce la schedinda Gs500 ,potete chiedere di fornirla completa di cavie quanto serve.
valido per i primi test, , poco sensibile,se è il caso passare poi al modello 2
si29bg
una buona alternativa
SBM-20 / SBM-20U
Il doppio più costoso con prestazioni forse migliori
Specifiche dell'oggetto
Attenzione la richiesta di questi sensori è in continua risalita per cui i prezzi stanno aumentando in modo esponenziale....
ote Theremino
Per misurare le radiazioni "Beta" e "Gamma" si usano gli STS-5, SBM-20, o i piccoli SI-29BG, per misurare anche le radiazioni "Alfa" si devono usare gli LND712 o LND7312.
Nelle misure normali le radiazioni "Alfa" sono poco importanti e spesso falsano anche le misure, pertanto io consiglierei, tranne in casi particolari, di lasciarle perdere e di usare tubi STS-5 o SBM-20 che hanno una buona sensibilità e costano poco. Il tubo SI-29BG è poco sensibile e costa abbastanza, lo sconsiglio tranne in applicazioni nelle quali si preferisca un tubo molto piccolo.
I tubi STS-5, SBM-20 e SI-29BG vanno a 400 Volt mentre gli LND vanno a 500 Volt, quando si compra il GeigerAdapter si deve decidere se prendere il modello GA-400 o il GA-500. I due modelli differiscono solo per il valore degli zener e potrebbe anche essere possibile sostituirli e cambiare tensione a piacere.
altri sensori

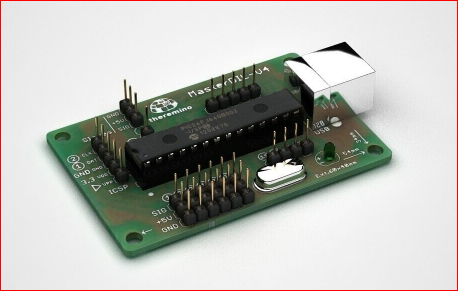

per chi ha gia un master utilizzato per altre app ( esempio la sismologia ) è possibile collegare anche il Theremino geiger
– Schemi elettrici e piani di montaggio: www.theremino.com/technical/schematics
– Spettrometria Gamma: www.theremino.com/blog/geigers-and-ionchambers
– Hardware, autocostruzione e kits: www.theremino.com/contacts/producers
– Immagini e Video: www.theremino.com/video-and-images
– Articolo su Elettronica Open Source: it.emcelettronica.com/geiger-da-laboratorio-sensibile-e-poco-costoso
ProbeSelectionGuide_ITA
ProbeSelectionGuide_ENG
MeasureUnits_ITA
MeasureUnits_ENG
Ringraziamo Massimiliano, Salvatore e G.Fanelli (troverete i loro link nei file), per questa documentazione approfondita e completa.
Documentazione aggiuntiva a quella che si scarica con la applicazione
Per maggiori informazioni si rimanda a Theremino Geiger
