menu:
analisi segnale
analisi segnale
Il menu permette di accedere ai dati di archivio ultimi terremoti contenuti nella cartella Online del sito, dove sono contenuti gli ultimi eventi ( sia rumori antropici importanti che eventi sismici di un particolare interesse con ampiezza superiore al valore di soglia impostato automaticamente e/0 manualmente.
Per poter attivare questa funzione occorre inviare a dolfrang@libero.it un ben preciso link vhe verra inserito via software nell'apposito pulsante del programma.
- come individuare il link ?
Per poter attivare questa funzione occorre inviare a dolfrang@libero.it un ben preciso link vhe verra inserito via software nell'apposito pulsante del programma.
- come individuare il link ?
Occorre andare nel sito ove vengono pubblicati i drum della stazopne sismica e creare/cercare la cartella InfoQUAKE ( o nome simile) dove vengono condivisi i files dell'omonima cartella del Pc come evidenziato nella immagine sottostante.

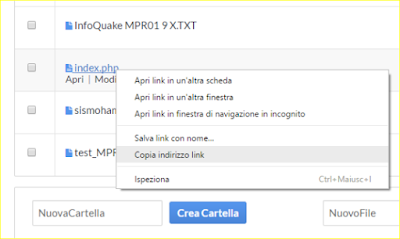

una volta individuata la cartella , aprirla , verrà visualizzato tra gli altri il file " index.php ", e cliccare su "Copia indirizzo file"
"http://portoneglia.altervista.org/InfoQuake/index.php"
questo link va comunicato a dolfrang@libero.it per essere implementato nel programma.
- come individurare i files di un evento sismico ?
Se osservando il drum si vede un segnale che si può catalogare come evento sismico, oppure se è giunta comunicazione di un evento sismico nella zona della stazione sismica si può scaricare il file nel sito e/o siti delle stazioni sismiche il più vicine possibili all'epicentro.
La ricerca potrà essere eseguita sulla stazione sismica che si gestisce, o anche su altre delle rete Theremino Dolfrang.
1) cliccare su una stazione il più vicino possibile all'epicentro
2) cliccare sul file [ Index_ NOMESTAZIONE .txt ]
3) verranno visualizzati i files acquisiti
ogni evento sarà costituito dai seguenti eventi:
2017 06 26 01 01 06 474 IM 15 Imperia MPR01 35
2017 06 26 01 13 38 127 IM 56 Imperia MPR01 36
2017 06 26 01 21 26 034 IM 14 Imperia MPR01 37
2017 06 26 01 52 54 361 IM 17 Imperia MPR01 38
- come individurare i files di un evento sismico ?
Se osservando il drum si vede un segnale che si può catalogare come evento sismico, oppure se è giunta comunicazione di un evento sismico nella zona della stazione sismica si può scaricare il file nel sito e/o siti delle stazioni sismiche il più vicine possibili all'epicentro.
La ricerca potrà essere eseguita sulla stazione sismica che si gestisce, o anche su altre delle rete Theremino Dolfrang.
1) cliccare su una stazione il più vicino possibile all'epicentro
2) cliccare sul file [ Index_ NOMESTAZIONE .txt ]
3) verranno visualizzati i files acquisiti
ogni evento sarà costituito dai seguenti eventi:
2017 06 26 01 01 06 474 IM 15 Imperia MPR01 35
2017 06 26 01 13 38 127 IM 56 Imperia MPR01 36
2017 06 26 01 21 26 034 IM 14 Imperia MPR01 37
2017 06 26 01 52 54 361 IM 17 Imperia MPR01 38
1 anno
2 mese
3 giorno
4 ora
5 minuti
6 secondi
7 millesimi di secondo
8 provincia
9 mV MAX generati dal terremoto asse verticale
10 Comune
11 Nome stazione
12 Codice evento
La 9° colonna ci dice l'ampiezza massima in mV generata del geofono verticale Il CODICE EVENTO ci permetterà d'individuare il file di TXT che ci permetterà d'individuare la scheda con i dati del sisma
Index_MPR01.txt
InfoQuake MPR01 35 .TXT 31.93 KB 26.06.17 02:48:06
InfoQuake MPR01 36 .TXT 7.96 KB 26.06.17 02:48:06
InfoQuake MPR01 37 .TXT 4.72 KB 26.06.17 02:48:07
InfoQuake MPR01 38 .TXT 8.95 KB 26.06.17 02:48:07
cliccando, nel nostro caso sul file evidenziato in giallo con codice 36 possiamo visualizzare i dati principali del sisma e i valori degli array X Y Z delle tre serie di fati acquisiti
selezionando il file con il pulsante di destra del mouse è possibile scaricare il file di testo per continuare nell'analisi dei fati e per la determinazione dell'epicentro.
InfoQuake MPR01 38 .TXT 8.95 KB 26.06.17 02:48:07
cliccando, nel nostro caso sul file evidenziato in giallo con codice 36 possiamo visualizzare i dati principali del sisma e i valori degli array X Y Z delle tre serie di fati acquisiti
selezionando il file con il pulsante di destra del mouse è possibile scaricare il file di testo per continuare nell'analisi dei fati e per la determinazione dell'epicentro.
ESEMPIO DEL CONTENUTO DI UN FILE DI DATI
# SESAME ASCII data format (saf) v. 1
riga_index = 2017 06 25 23 42 56 927 IM 21 Imperia MPR01 26
SAMP_FREQ = 25
NDAT = 625
SENSOR_TYPE = Geofono 4,5 Hz
NCHAN = 3
ACQ_SYSTEM = Theremino Dolfrang
Stazione sismica = MPR01
Località = 0neglia
COMUNE = Imperia [IM]
STA_COORD_TYPE = 0
STA_X =
STA_Y =
STA_Z =
NORTH_ROT = 0
UNITS = Counts
CH0_ID = V
CH1_ID = N
CH2_ID = E
####--------------------------------
4,7 3,8 2
4,3 1,2 2,3
1,9 1,1 3
4,6 4,3 2,8
2,2 3,9 2,7
6,8 10,2 2,3
1 4,2 1,8
9,7 7,3 1,4
-4,6 2,9 1,5
14,5 2 1,7
-4,3 3,3 2,1
7 4 2,5
7 4 2,5
4 6,7 2,4
5,3 5,9 2,2
5,3 8,2 1,9
0,6 3 1,5
5,7 4,7 1,6
